گیربکس نوار نقاله چیست؟ راهنمای انتخاب، کاربردها و نکات فنی

نوار نقاله یکی از تجهیزات کلیدی در خطوط انتقال مواد است که وظیفه جابجایی پیوسته محصولات یا مواد اولیه را در محیط‌های صنعتی برعهده دارد. برای حرکت دقیق و کنترل‌شده نوار، به سیستمی نیاز است که بتواند دور موتور را کاهش داده و گشتاور لازم را منتقل کند. این وظیفه بر عهده گیربکس نوار نقاله است.

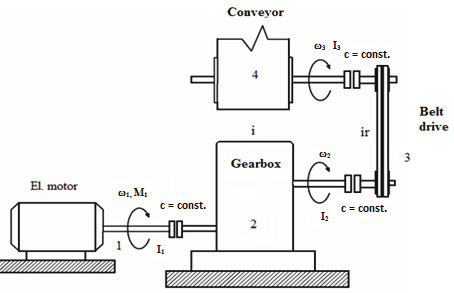

گیربکس به‌عنوان بخش واسط بین موتور و درام محرک نقاله، نقش تعیین‌کننده‌ای در عملکرد کل سیستم دارد. انتخاب صحیح نوع گیربکس بر اساس ظرفیت، سرعت، شرایط کاری و نوع بار، مستقیماً روی راندمان، طول عمر تجهیزات و میزان استهلاک اثر می‌گذارد. هرگونه انتخاب اشتباه در این بخش، منجر به افت بهره‌وری، افزایش مصرف انرژی و خرابی‌های مکانیکی خواهد شد.

گیربکس نوار نقاله چیست؟

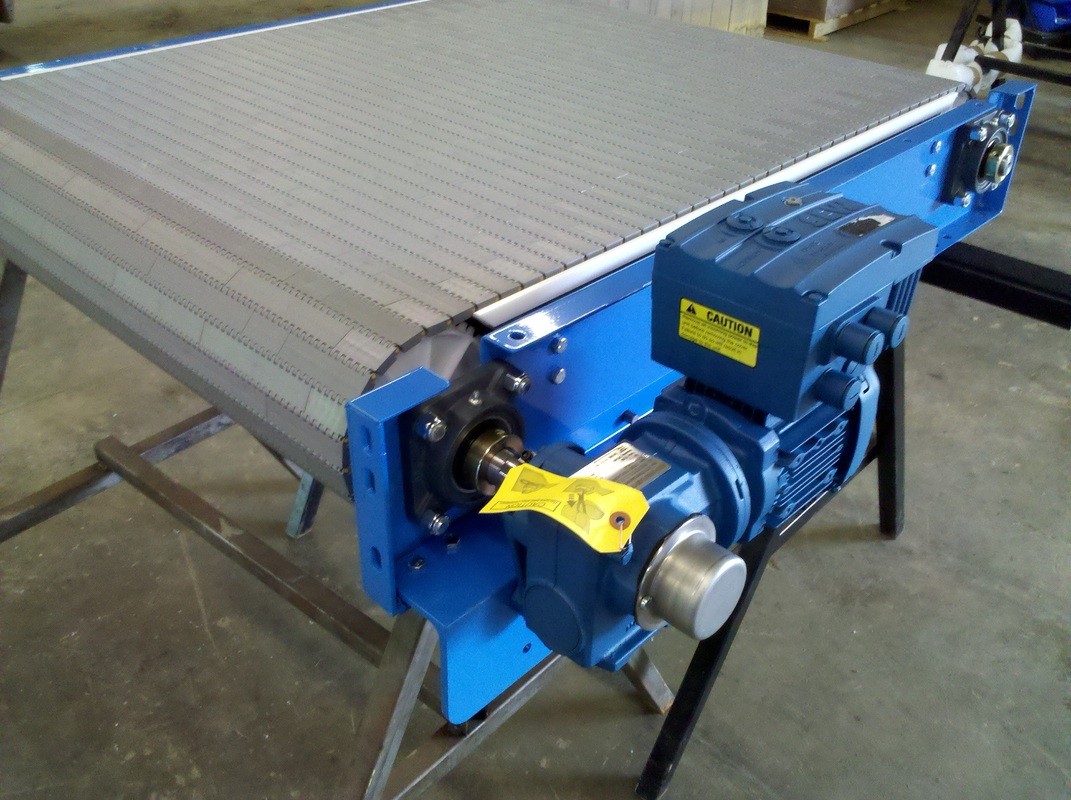

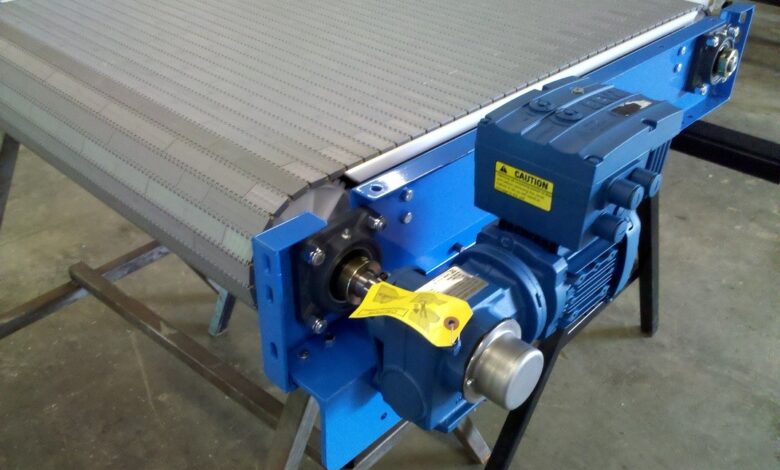

گیربکس نوار نقاله یک واحد کاهنده دور و افزاینده گشتاور است که بین موتور و درام محرک نقاله قرار می‌گیرد. وظیفه اصلی آن، انتقال توان از موتور به نقاله با دور کاهش‌یافته و گشتاور بهینه‌شده است؛ به‌گونه‌ای که حرکت نوار کنترل‌پذیر، پایدار و متناسب با بار کاری باشد.

در سیستم‌های نوار نقاله ، سرعت بالای موتور الکتریکی مستقیماً قابل استفاده نیست. اگر موتور مستقیماً به درام متصل شود، نوار با سرعت زیاد و بدون کنترل به حرکت درمی‌آید که هم خطرناک است و هم باعث سایش شدید قطعات می‌شود. گیربکس با کاهش سرعت و تنظیم نسبت تبدیل، این مشکل را برطرف می‌کند و شرایطی ایجاد می‌کند که نقاله با نیروی یکنواخت و قابل کنترل کار کند.

تفاوت گیربکس نوار نقاله با گیربکس‌های عمومی

برخلاف گیربکس‌های معمول در ماشین‌آلات سبک یا انتقال توان متناوب، گیربکس‌های نوار نقاله برای کار مداوم، گشتاور بالا و بارهای متغیر طراحی می‌شوند. این گیربکس‌ها باید تحمل فشارهای لحظه‌ای ناشی از توقف و شروع ناگهانی را داشته باشند و در عین حال، بتوانند در شرایط محیطی مختلف (رطوبت، گردوغبار، دمای بالا) عملکرد پایدار ارائه دهند.

همچنین طراحی این گیربکس‌ها معمولاً به‌گونه‌ای است که با ساختار مکانیکی نقاله همخوانی کامل داشته باشد؛ از جمله قابلیت نصب افقی یا عمودی، اتصال مستقیم به درام، و مقاومت بالا در برابر شوک‌های مکانیکی. این ویژگی‌ها در بسیاری از گیربکس‌های عمومی یا سبک وجود ندارد.

چرا گیربکس برای نقاله اهمیت دارد؟

در هر سیستم نوار نقاله، گیربکس یکی از اجزای کلیدی برای انتقال توان محسوب می‌شود. بدون حضور گیربکس، کنترل سرعت، گشتاور و حرکت یکنواخت نقاله عملاً امکان‌پذیر نیست. سه نقش اساسی گیربکس در عملکرد نقاله به شرح زیر است:

1. کاهش دور موتور

موتورهای الکتریکی معمولاً با سرعت بالا (بین 750 تا 3000 دور در دقیقه) کار می‌کنند، در حالی که سرعت مناسب برای حرکت نوار نقاله، معمولاً بین 0.1 تا 3 متر بر ثانیه است. تبدیل مستقیم این سرعت نیازمند کاهش دور در خروجی است. گیربکس این وظیفه را برعهده دارد و با تنظیم نسبت تبدیل، دور خروجی را متناسب با نیاز نقاله کاهش می‌دهد.

2. افزایش گشتاور انتقالی

با کاهش سرعت، گشتاور انتقالی به‌صورت معکوس افزایش می‌یابد. این گشتاور بالا برای به حرکت درآوردن نوار، بارهای سنگین و غلبه بر مقاومت اصطکاکی ضروری است. گیربکس این گشتاور را به نحوی انتقال می‌دهد که فشار ناگهانی به موتور وارد نشود و بار به‌صورت تدریجی حرکت کند.

3. کنترل حرکت نرم و یکنواخت

در غیاب گیربکس، نوار دچار ضربه‌های شروع یا توقف ناگهانی می‌شود که منجر به سایش سریع، پارگی تسمه یا کاهش عمر مفید قطعات مکانیکی خواهد شد. گیربکس با کاهش شوک حرکتی، به نرم‌راه‌اندازی و توقف کنترل‌شده سیستم کمک می‌کند. این موضوع به‌ویژه در خطوط تولید دقیق، بسته‌بندی و حمل مواد حساس اهمیت بالایی دارد.

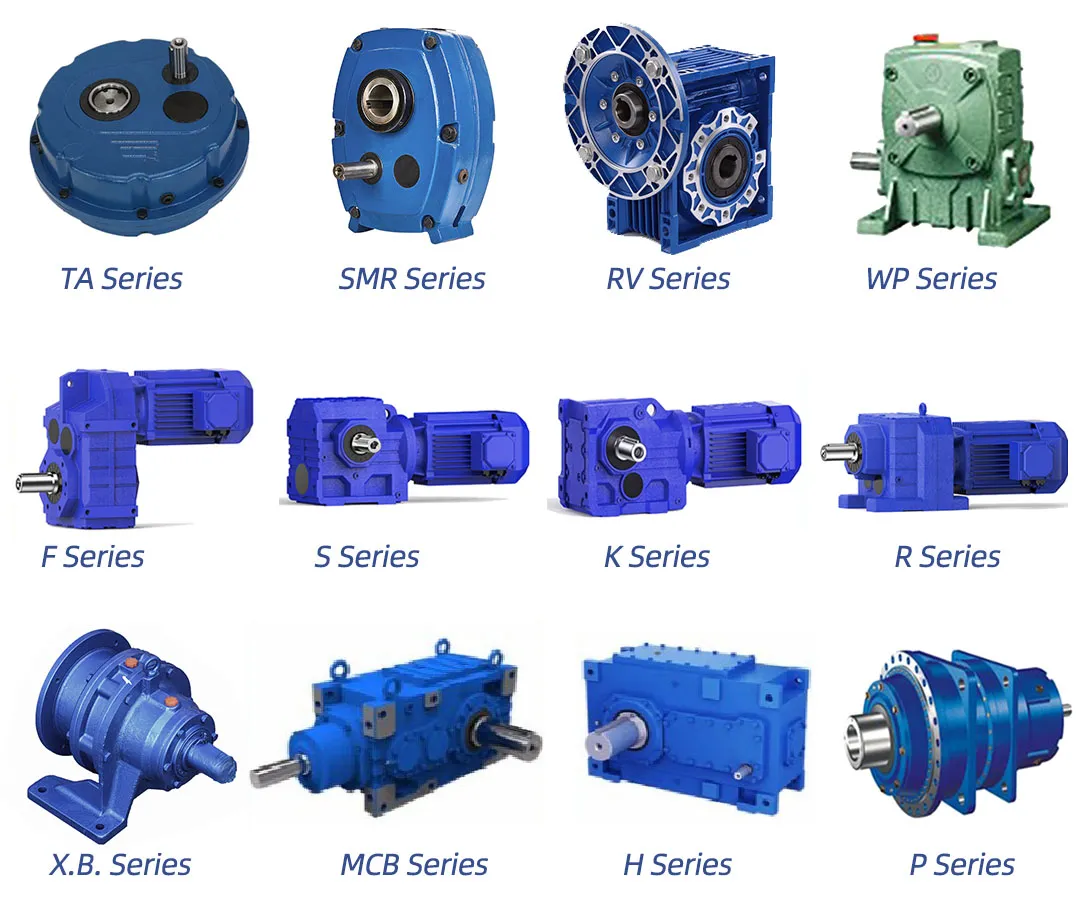

انواع گیربکس‌های مورد استفاده در نوار نقاله

انتخاب نوع گیربکس برای نوار نقاله، بستگی مستقیم به نوع کاربرد، فضای نصب، ظرفیت بار، و شرایط کاری دارد.

در صنایع مختلف، چهار نوع گیربکس بیشترین کاربرد را دارند:

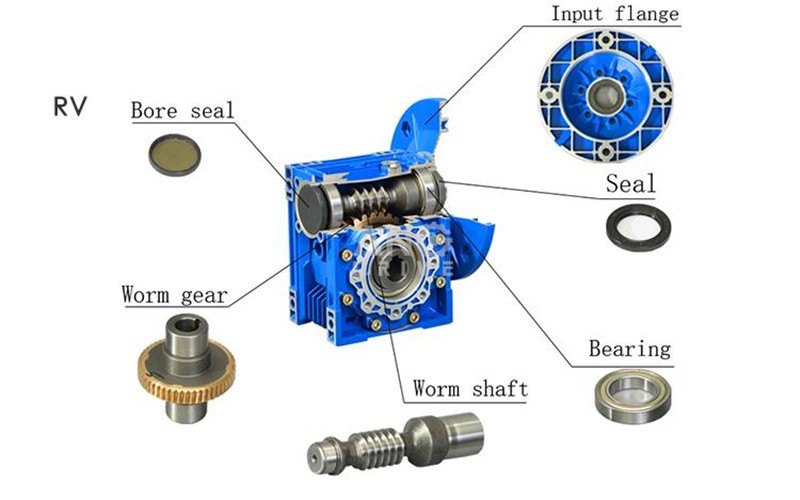

1. گیربکس حلزونی (Worm Gearbox)

گیربکس حلزونی به دلیل ساختار ساده، ابعاد جمع‌وجور و قابلیت نصب در فضاهای محدود، یکی از گزینه‌های رایج در خطوط نقاله سبک و متوسط است. نسبت تبدیل بالا، صدای کم و امکان خودقفل‌شوندگی از مزایای اصلی این مدل محسوب می‌شود. البته راندمان آن در مقایسه با سایر مدل‌ها پایین‌تر است و برای بارهای سنگین یا سرعت‌های بالا مناسب نیست.

کاربرد رایج: نقاله‌های بسته‌بندی، انتقال قطعات سبک، صنایع غذایی

2.گیربکس خورشیدی (Planetary Gearbox)

گیربکس خورشیدی با طراحی چندمرحله‌ای و توان انتقال گشتاور بسیار بالا، برای سیستم‌هایی با بار سنگین و فشار مکانیکی شدید طراحی شده است. این نوع گیربکس، راندمان بالا، توزیع یکنواخت نیرو و ابعاد فشرده در کنار تحمل گشتاور زیاد را به‌طور هم‌زمان ارائه می‌دهد.

کاربرد رایج: نقاله‌های معادن، حمل مصالح ساختمانی، خطوط سنگین صنعتی

4. گیربکس شافت مستقیم (Helical Inline Gearbox)

در این مدل، محور ورودی و خروجی در یک راستا قرار دارند و دنده‌ها به‌صورت مارپیچ طراحی شده‌اند. راندمان بالا، صدای کم و انتقال گشتاور یکنواخت از ویژگی‌های بارز این نوع گیربکس است. قابلیت نصب مستقیم روی الکتروموتور و ساختار متراکم، استفاده از آن را در بسیاری از خطوط تولید صنعتی رایج کرده است.

کاربرد رایج: خطوط مونتاژ، نقاله‌های خطی با بار متوسط تا سنگین

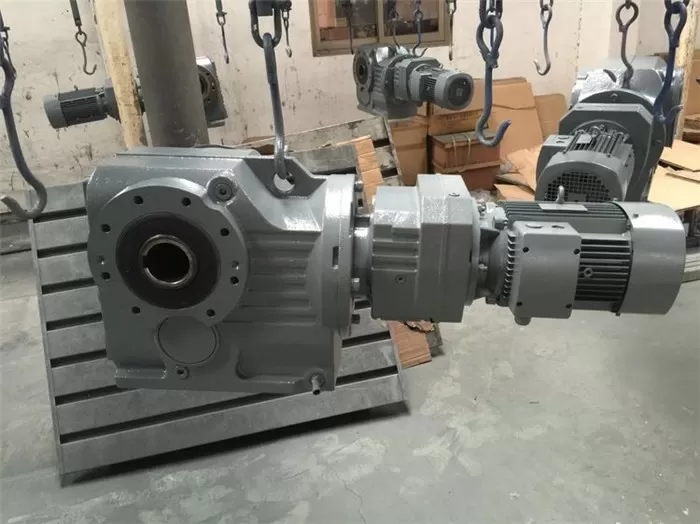

4. گیربکس گوشه‌دار یا زاویه‌ای (Bevel or Helical-Bevel Gearbox)

این گیربکس‌ها برای فضاهایی طراحی شده‌اند که نیاز به تغییر زاویه انتقال قدرت وجود دارد. با استفاده از چرخ‌دنده‌های مخروطی یا مارپیچ-مخروطی، امکان انتقال قدرت از محور افقی به عمودی (یا بالعکس) فراهم می‌شود. این مدل ترکیبی از بازده بالا، قدرت زیاد و انعطاف در طراحی مسیر انتقال دارد.

کاربرد رایج: نقاله‌های با مسیر ترکیبی، فضاهای محدود، انتقال عمودی مواد

فاکتورهای مهم در انتخاب گیربکس نوار نقاله

انتخاب صحیح گیربکس در سیستم نوار نقاله، نیازمند بررسی دقیق چند پارامتر کلیدی است. نادیده‌گرفتن هر یک از این عوامل می‌تواند باعث عملکرد نامطلوب، کاهش عمر تجهیزات یا حتی توقف خط تولید شود.

1.توان و گشتاور موردنیاز

اولین گام در انتخاب گیربکس، محاسبه توان خروجی موردنیاز و گشتاور لازم برای راه‌اندازی و حفظ حرکت نوار است. این پارامترها به وزن بار، طول مسیر، شیب نقاله و ضریب اصطکاک بستگی دارند. گیربکس باید به گونه‌ای انتخاب شود که نه‌تنها گشتاور راه‌اندازی را تأمین کند، بلکه در حین کار مداوم نیز دچار اضافه‌بار نشود.

2.سرعت خروجی گیربکس

سرعت نهایی نوار نقاله باید با فرآیند تولید یا نوع بار حمل‌شونده هماهنگ باشد. این سرعت از طریق نسبت تبدیل گیربکس تنظیم می‌شود. نسبت تبدیل نامناسب می‌تواند منجر به سرعت زیاد، لرزش یا کاهش دقت عملکرد نقاله شود. گیربکس باید با دقت متناسب با سرعت مورد انتظار انتخاب و تنظیم شود.

3.شرایط محیطی (دما، گردوغبار، رطوبت)

شرایط کاری گیربکس در محیط‌های صنعتی بسیار متغیر است. در معادن، کارخانه‌های سیمان، صنایع غذایی یا سردخانه‌ها، شرایط محیطی خاصی مانند دمای بالا یا پایین، رطوبت بالا یا وجود ذرات ساینده وجود دارد. انتخاب گیربکس باید با توجه به نوع آب‌بندی، جنس بدنه، نوع روغن و استانداردهای حفاظتی (مثلاً IP65) انجام شود تا عملکرد پایدار و بدون خرابی تضمین شود.

4.نوع بار و سیستم انتقال

گیربکس باید متناسب با نوع باری که حمل می‌شود انتخاب شود. برای بارهای یکنواخت و سبک، ممکن است گیربکس حلزونی یا شافت مستقیم مناسب باشد، اما برای بارهای سنگین یا ضربه‌ای، استفاده از گیربکس خورشیدی یا گوشه‌دار توصیه می‌شود. همچنین نوع نقاله (خطی، زاویه‌دار، عمودی) و مکانیزم انتقال نیز در تعیین نوع گیربکس نقش دارد.

مقایسه گیربکس‌ها بر اساس نوع کاربرد

هر صنعت، بسته به شرایط کاری، نوع بار و فرآیند انتقال، به نوع خاصی از گیربکس نیاز دارد. در ادامه، چهار کاربرد رایج بررسی شده و متناسب‌ترین نوع گیربکس برای هرکدام معرفی می‌شود:

1. صنایع بسته‌بندی

در خطوط بسته‌بندی، دقت حرکت، صدای کم و امکان توقف و راه‌اندازی مکرر اهمیت دارد. معمولاً بارها سبک هستند اما حرکت باید روان و قابل کنترل باشد.

گیربکس مناسب:

• حلزونی: به دلیل صدای کم، نصب ساده و قیمت اقتصادی
• شافت مستقیم (مارپیچ): برای خطوط سرعت‌بالا با عملکرد پیوسته

2.معادن

در محیط‌های معدنی، گیربکس‌ها با بارهای ضربه‌ای، گردوغبار شدید و شرایط محیطی سخت مواجه‌اند. نقاله‌ها معمولاً برای حمل مواد سنگین با گشتاور بالا طراحی شده‌اند.

گیربکس مناسب:

• خورشیدی: برای تحمل گشتاورهای بالا و کار مداوم
• زاویه‌ای (هلیکال-بیول): برای انتقال در زوایای خاص با بازده بالا

3.صنایع غذایی

در این صنعت، بهداشت، مقاومت در برابر رطوبت و قابلیت شست‌وشو با آب و مواد ضدعفونی‌کننده اهمیت دارد. همچنین حرکت نوار باید نرم و بی‌صدا باشد.

گیربکس مناسب:

• حلزونی استیل یا آلومینیوم با آب‌بندی IP66
• شافت مستقیم با طراحی بهداشتی و روغن غذایی (Food-grade)

4.حمل مصالح ساختمانی

در انتقال سیمان، شن، ماسه یا آجر، بارهای سنگین، شرایط سخت محیطی و ضربات مکانیکی به گیربکس وارد می‌شود. اغلب نیز به نسبت تبدیل بالا و گشتاور زیاد نیاز است.

گیربکس مناسب:

• خورشیدی با طراحی Heavy Duty
• گیربکس گوشه‌دار با شافت خروجی تقویت‌شده

نکات فنی و محاسبات ساده برای انتخاب گیربکس نوار نقاله

انتخاب دقیق گیربکس نیازمند بررسی چند پارامتر مهندسی کلیدی است. در این بخش به دو عامل کاربردی اشاره می‌شود که مبنای اولیه طراحی و انتخاب هستند.

1.نسبت تبدیل (Gear Ratio)

نسبت تبدیل نشان می‌دهد چند دور چرخش موتور به یک دور چرخش خروجی در گیربکس تبدیل می‌شود. این پارامتر تعیین‌کننده سرعت نهایی نوار و میزان گشتاور انتقالی به بار است.

فرمول محاسبه نسبت تبدیل:

نسبت تبدیل = سرعت موتور (RPM) ÷ سرعت خروجی موردنیاز (RPM)

مثال کاربردی:
فرض کنید موتور شما با سرعت 1500 دور بر دقیقه (RPM) کار می‌کند و قصد دارید نوار نقاله با سرعت 75 دور بر دقیقه حرکت کند. بنابراین:

نسبت تبدیل = 1500 ÷ 75 = 20

در این حالت به گیربکسی با نسبت تبدیل 20:1 نیاز دارید.

2. جدول انتخاب اولیه گیربکس بر اساس توان موتور و سرعت خروجی

در جدول زیر مقادیر تقریبی برای انتخاب اولیه گیربکس آورده شده است. این جدول برای تخمین اولیه است و برای انتخاب نهایی باید مشخصات دقیق فنی و دیتاشیت گیربکس بررسی شود.

توان موتور (kW)	سرعت خروجی موردنیاز (RPM)	نسبت تبدیل پیشنهادی	نوع گیربکس مناسب
0.75 تا 1.5	60 تا 90	15:1 تا 25:1	حلزونی، شافت مستقیم
2.2 تا 5.5	40 تا 60	25:1 تا 40:1	شافت مستقیم، خورشیدی
7.5 تا 15	20 تا 40	40:1 تا 70:1	خورشیدی، زاویه‌ای
بالای 15	کمتر از 20	بیش از 70:1	خورشیدی چندمرحله‌ای

نکته: نوع بار، شرایط راه‌اندازی، طول مسیر نقاله و ضریب اطمینان (معمولاً بین 1.2 تا 1.5) باید در محاسبات نهایی لحاظ شوند.

قیمت گیربکس نوار نقاله چطور تعیین می‌شود؟

قیمت‌گذاری گیربکس نوار نقاله تابع عوامل فنی، تجاری و خدماتی متعددی است. برخلاف تصور رایج، قیمت صرفاً وابسته به توان یا اندازه گیربکس نیست؛ بلکه ترکیبی از مؤلفه‌های زیر تعیین‌کننده هزینه نهایی خواهد بود:

عوامل اصلی مؤثر بر قیمت:

1. نوع گیربکس:
   گیربکس‌های خورشیدی و گوشه‌دار به‌دلیل طراحی پیچیده‌تر و راندمان بالاتر، معمولاً قیمت بالاتری نسبت به مدل‌های حلزونی یا شافت مستقیم دارند.
2. جنس و کیفیت متریال:
   گیربکس‌هایی با پوسته آلومینیومی سبک‌تر و ارزان‌تر هستند، اما در کاربردهای سنگین اغلب از چدن یا فولاد آلیاژی استفاده می‌شود که موجب افزایش قیمت می‌گردد.
3. برند و کشور سازنده:
   برندهای اروپایی (Nord، SEW، Bonfiglioli ) نسبت به نمونه‌های ایرانی یا چینی گران‌تر هستند؛ اما معمولاً خدمات پس از فروش گسترده‌تری نیز ارائه می‌دهند.
4. نسبت تبدیل و توان:
   نسبت تبدیل‌های بالا و توان‌های بیش از 15 کیلووات نیازمند طراحی تقویت‌شده و قطعات سنگین‌تر هستند که بر قیمت نهایی تأثیر می‌گذارند.
5. نوع نصب و سفارشی‌سازی:
   خروجی دوبل، شافت تقویت‌شده، فلنج خاص یا طراحی ضدآب (IP66) از جمله سفارش‌هایی است که قیمت نهایی را افزایش می‌دهد.
6. گارانتی و خدمات پس از فروش:
   محصولاتی که گارانتی بلندمدت، تأمین قطعه و خدمات فنی دارند، طبیعتاً قیمت بالاتری دارند ولی در بلندمدت به‌صرفه‌تر هستند.

میانگین قیمت‌ها (تقریبی):

این قیمت‌ها بسته به شرایط بازار، نرخ ارز و سفارش‌های خاص قابل تغییر هستند و صرفاً به‌عنوان راهنمای اولیه ارائه شده‌اند.
